Bestellware
Hersteller | Phoenix Contact Deutschland GmbH |
Typ | SPTAF1/18-3,5-ELMCGY/GY |
Hersteller ID | 1065343 |
Unsere Artikelnummer | 1250591 |
Bestellmenge | Pack á 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 4055626727370 |
Zolltarif-Nr. | 85369010 |
Artikeleigenschaften

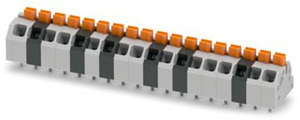

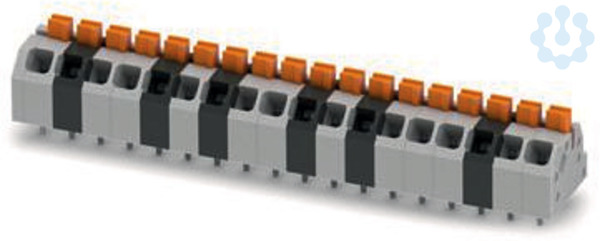

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 18, Artikelfamilie: SPTAF 1/..-EL, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: mehrfarbig, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 2,6 mm, Verpackungsart: verpackt im Karton
Art der Leiterplattenbefestigung
Anschlusskontakt
Anschlussart Leiter
Federzuganschluss
Werkstoff des Isolierkörpers
sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Gehäusefarbe
sonstige
Anschlussart Leiterplatte
sonstige
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.2 mm²
Höhe
12.8 mm
Art der Banderolierung
Karton (für SMD)
Werkstoff der Anschlussoberfläche
Zinn
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Verschmutzungsgrad
2
Kategorie
III
Befestigungsart
löten
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
1.5 mm²
Kategorie
Steckverbinder
Kategorie
Leiterplattenklemme
Durchmesser Anschlusspin
1.1 mm
Anzahl der Etagen
1.0
Rastermaß der Anschlüsse
3.5 mm
Bemessungsspannung
160.0 V
Länge des Pins
2.6 mm
Bemessungsstoßspannung
2.5 kV
Bemessungsstrom In
16.0 A
Winkel Leiterplatte/Leiteranschluss
sonstige
