Bestellware
Hersteller | ABB Busch-Jaeger |

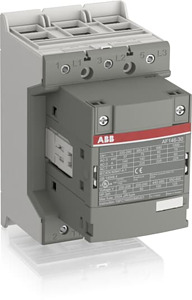

Typ | AF140-30-00-14 |
Hersteller ID | 1SFL447001R1400 |
Unsere Artikelnummer | 1699721 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 7320500477052 |
Zolltarif-Nr. | 85365080 |
Artikeleigenschaften
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anschlussart Hauptstromkreis
Kabelklemme
Spannungsart zur Betätigung
AC/DC
Bemessungssteuerspeisespannung Us bei DC
250.0 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
250.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
250.0 V
Geeignet für Reiheneinbau
Nein
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
140.0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
75.0 kW
Anzahl der Hilfskontakte als Öffner
0.0
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Schließer als Hauptkontakte
3.0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
200.0 A
Kategorie
Niederspannungsschaltgeräte
Kategorie
Leistungsschütz, AC-schaltend
Kategorie
Leistungsschütz zum Schalten von Wechselstrom
Bemessungsbetriebsleistung NEMA
74.57 kW
Bemessungssteuerspeisespannung DC
250.0 V
Bemessungssteuerspeisespannung AC 50 Hz
250.0 V
Bemessungssteuerspeisespannung AC 60 Hz
250.0 V
