Bestellware
| Hersteller | ABB Busch-Jaeger |

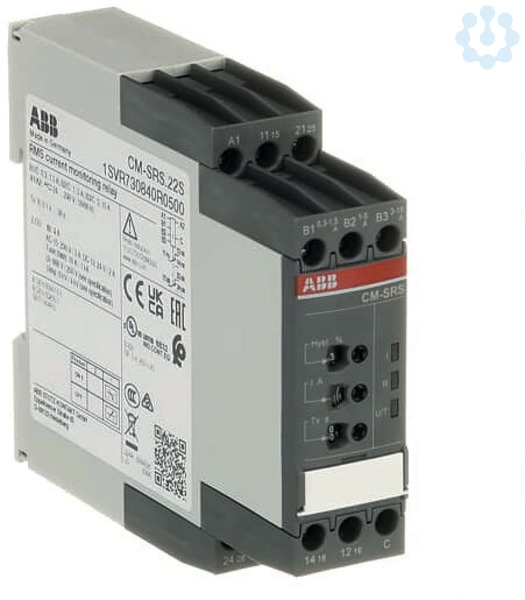

| Typ | CM-SRS.22S |
| Hersteller ID | 1SVR730840R0500 |
| Unsere Artikelnummer | 4788547 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4016779852258 |
| Zolltarif-Nr. | 85364900 |
Artikeleigenschaften
Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor
Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich
von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl
zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen)
und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte
mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsart zur Betätigung
AC/DC
Bemessungssteuerspeisespannung Us bei AC 60 Hz
24.0 V
Bemessungssteuerspeisespannung Us bei DC
24.0 V
Strommessbereich
0.3 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz
24.0 V
Enthält Funktion Gleichspannung-Überstrom
Ja
Externer Stromwandler
Nein
1-Phasen-Überstrom möglich
Ja
Enthält Funktion Gleichspannung-Unterstrom
Ja
3-Phasen-Überstrom möglich
Nein
Funktion Gleichstrom-Fenster
Ja
3-Phasen-Unterstrom möglich
Nein
1-Phasen-Unterstrom möglich
Ja
3-Phasen-Fenster möglich
Nein
Mit abnehmbaren Klemmen
Nein
1-Phasen-Fenster möglich
Ja
Max. zulässige Ansprechverzögerungszeit
0.0 s
Anzahl der Kontakte als Schließer
0.0
Min. einstellbare Rückfallverzögerungszeit
0.1 s
Breite
22.5 mm
Tiefe
103.7 mm
Max. zulässige Rückfallverzögerungszeit
30.0 s
Anzahl der Kontakte als Öffner
0.0
Anzahl der Kontakte als Wechsler
2.0
Kategorie
Relais
Kategorie
Niederspannungsschaltgeräte
Kategorie
Stromüberwachungsgerät
Kategorie
Strombegrenzer
Höhe
85.6 mm
Min. einstellbare Ansprechverzögerungszeit
0.0 s
Kontakte
2W
Bemessungssteuerspeisespannung Us
24.0 V
